笔记本主板详细图解教程（从结构到细节）

笔记本电脑作为现代人生活中必不可少的电子设备之一，其内部构造也变得越来越复杂。而其中最为核心的部分便是主板。本文将通过图解的方式，详细介绍笔记本主板的结构和细节，帮助读者更好地了解和掌握这一关键部件。

笔记本主板简介

笔记本主板是笔记本电脑中最重要的组成部分之一，它负责整合各个硬件设备、分配资源以及提供接口和连接功能。了解主板的结构和功能对于修理和升级笔记本电脑至关重要。

笔记本主板分类

笔记本主板根据大小、连接器类型、芯片组等因素可以分为多种类型。在进行维修或升级时，需要选择正确的主板类型。

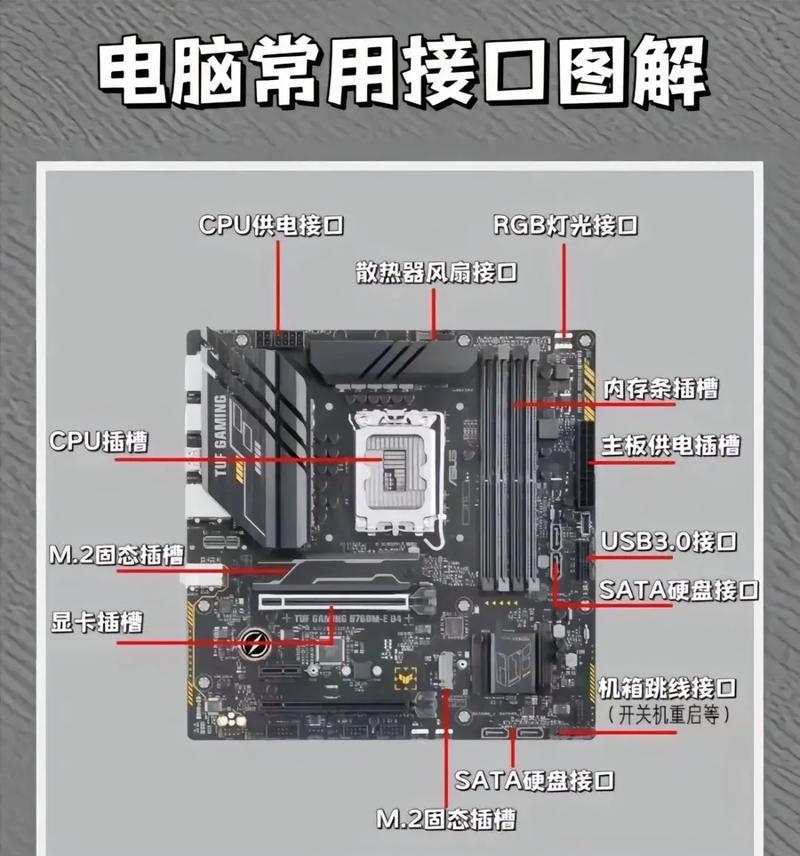

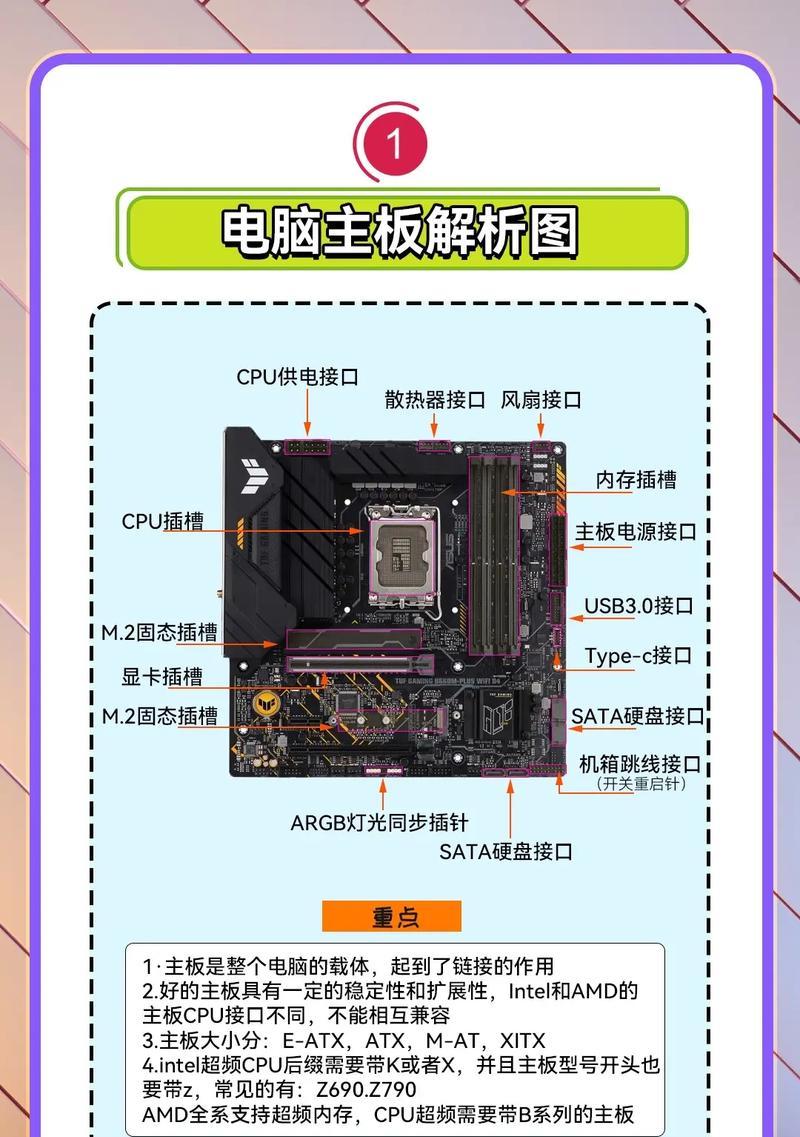

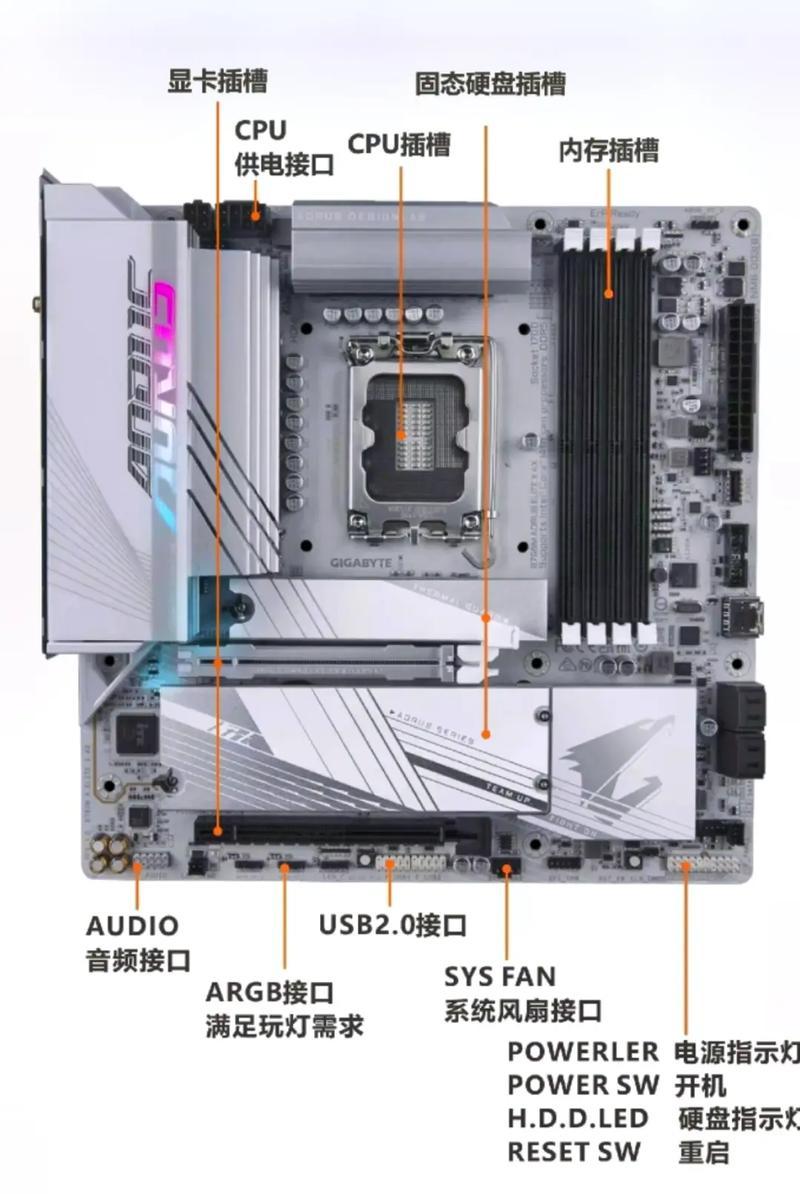

主板基本结构

笔记本主板由多个不同功能的部件组成，包括CPU插槽、内存插槽、扩展插槽、南北桥芯片等。这些部件在主板上的布局和连接方式也各不相同。

CPU插槽

CPU插槽是笔记本主板上最重要的插槽之一，它与CPU直接相连。根据CPU类型和主板芯片组的不同，CPU插槽的形状和数量也会有所不同。

内存插槽

内存插槽用于安装笔记本电脑的内存条，根据主板的不同，内存插槽的数量和类型也会有所不同。内存条的安装方法也需要根据主板上的具体插槽类型来确定。

南北桥芯片

南北桥芯片是笔记本主板上最重要的芯片之一，它负责协调CPU、内存和各种输入输出设备之间的通信。南北桥芯片的位置和类型也会因主板不同而有所不同。

扩展插槽

扩展插槽用于连接各种外部设备，如网卡、无线网卡、声卡等。扩展插槽的类型和数量因主板不同而有所不同，需要根据实际需求进行选择。

音频接口

音频接口是用于连接音频设备的接口，包括扬声器、耳机、麦克风等。不同的主板会提供不同种类的音频接口，需要根据实际需求进行选择。

USB接口

USB接口是连接各种外部设备的重要接口之一，不同的主板会提供不同数量和版本的USB接口。需要注意的是，USB3.0和USB2.0的接口形状不同，不能互相插入。

显卡插槽

显卡插槽用于安装独立显卡，如果笔记本电脑没有独立显卡，则无需考虑该插槽。显卡插槽的类型和位置因主板不同而有所不同。

散热系统

散热系统包括风扇、散热片、散热管等部分，用于散热和降温。散热系统的设计和使用对于笔记本电脑的使用寿命和性能有着重要影响。

电源接口

电源接口用于连接笔记本电脑的电源，不同类型的主板会有不同种类的电源接口。在维修或升级时需要注意正确连接电源接口。

BIOS芯片

BIOS芯片是笔记本主板上的关键部件之一，它负责启动电脑并进行系统初始化。在维修或升级时需要注意不要损坏BIOS芯片。

主板的故障和维修

主板的故障可能会导致电脑无法启动或出现各种异常情况。在进行主板维修时，需要注意电脑的安全和正确使用工具。

通过本文的介绍，我们了解了笔记本主板的结构和细节，同时也掌握了主板的分类、功能和维修方法。熟练掌握这些知识，对于日常使用和维修电脑都有着重要的帮助。

掌握笔记本主板内部结构

笔记本是我们日常生活中常用的电子产品之一，而它的核心部件就是主板。由于主板内部结构复杂，一旦出现故障，很多人都无法自行维修，只能送修或淘汰换新。今天，我们就来详细讲解笔记本主板的内部结构、维修方法和注意事项，帮助大家更好地掌握笔记本主板知识，提高维修能力。

一：什么是笔记本主板？

笔记本主板是笔记本电脑最重要的核心零部件之一，也是各个硬件模块的接口平台。它连接着CPU、内存、硬盘、显卡、声卡、网卡等各种电子模块，确保它们之间的协调配合，从而让笔记本能够正常运行。

二：主板的基本结构

笔记本主板通常由四个基本结构组成：PCB电路板、CPU插槽、内存插槽和芯片组。PCB电路板是主板的主体，上面布满了各种电子元件，CPU插槽用于安装处理器，内存插槽用于安装内存，芯片组则掌控着各个硬件模块之间的协作。

三：PCB电路板的结构

PCB电路板是主板的基础，它上面的线路和元件连接了整个笔记本的各个硬件模块。一个标准的PCB电路板通常由8层至12层电路组成，每一层都有自己的功能和作用。

四：CPU插槽的类型

CPU插槽分为LGA和PGA两种类型，LGA即LandGridArray，是Intel公司最新推出的CPU插槽标准，而PGA即PinGridArray，则是AMD公司常用的CPU插槽标准。两者最大的区别就是LGA采用了CPU焊接方式，而PGA则采用了针脚连接方式。

五：内存插槽的种类

内存插槽通常分为SODIMM和DIMM两种类型。SODIMM即SmallOutlineDualInlineMemoryModule，是笔记本电脑中常用的内存插槽类型，而DIMM即DualInlineMemoryModule，则是台式机中常用的内存插槽类型。

六：芯片组的作用

芯片组是主板中最为重要的部件之一，它掌控着各个硬件模块之间的协作。芯片组内部包含南桥和北桥两个部分，南桥控制各种输入输出接口的数据传输，而北桥则控制CPU和内存等核心部件的协同工作。

七：主板上的重要接口

除了CPU插槽、内存插槽和各种芯片组外，笔记本主板还配备了各种重要接口，比如USB接口、网口、显卡接口等。这些接口通常分布在主板的四周和中央位置。

八：笔记本主板维修前的准备工作

在进行笔记本主板维修前，需要做好一些准备工作，比如准备必要的工具、查找相关的技术资料、仔细观察主板等。只有做好了这些准备工作，才能更好地进行维修。

九：常见故障及其排除方法

笔记本主板可能会出现各种故障，比如无法开机、死机、风扇异常等。对于这些故障，我们需要采用相应的排除方法，比如检查电源、更换内存等。

十：拆卸主板的注意事项

在进行笔记本主板拆卸前，需要注意一些事项，比如注意安全、正确操作、避免短路等。只有这样，才能更好地拆卸主板，维修成功。

十一：更换CPU和内存的注意事项

更换CPU和内存也是比较常见的维修工作。在进行这些操作前，需要注意插槽的类型、CPU的型号、内存的容量和型号等，只有选择正确的硬件，才能确保更换成功。

十二：焊接技术在主板维修中的应用

焊接技术是笔记本主板维修中常用的技术之一，它可以用来修复各种焊点问题、更换元器件等。但是，焊接需要专业的技术和设备，如果没有经验，建议不要轻易尝试。

十三：维修后的测试

在完成笔记本主板的维修后，需要进行测试，检查维修是否成功。测试过程中需要注意一些事项，比如安全、数据备份等。

十四：日常维护和保养

为了延长笔记本主板的使用寿命，需要进行日常维护和保养。比如定期清理内部灰尘、检查硬件状态等。只有做好这些工作，才能确保笔记本长时间稳定运行。

十五：

笔记本主板是笔记本电脑中最为重要的部件之一，它连接着各个硬件模块，确保笔记本能够正常运行。我们需要掌握主板的内部结构和维修方法，从而能够更好地维护和修复笔记本。希望今天的讲解能够帮助大家更好地了解笔记本主板知识，提高维修能力。
